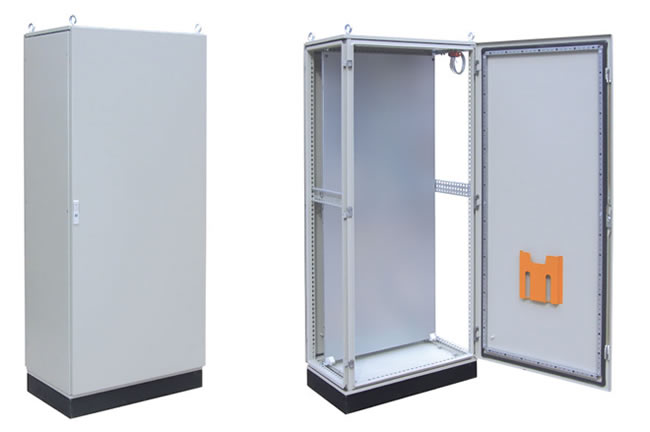

PS フレーム式ユニバーサル制御キャビネット 技術仕様書

基本構造

1. 底部クリアランス設計

   • ドア下端と地面に25mm隙間（防塵・防水対策）

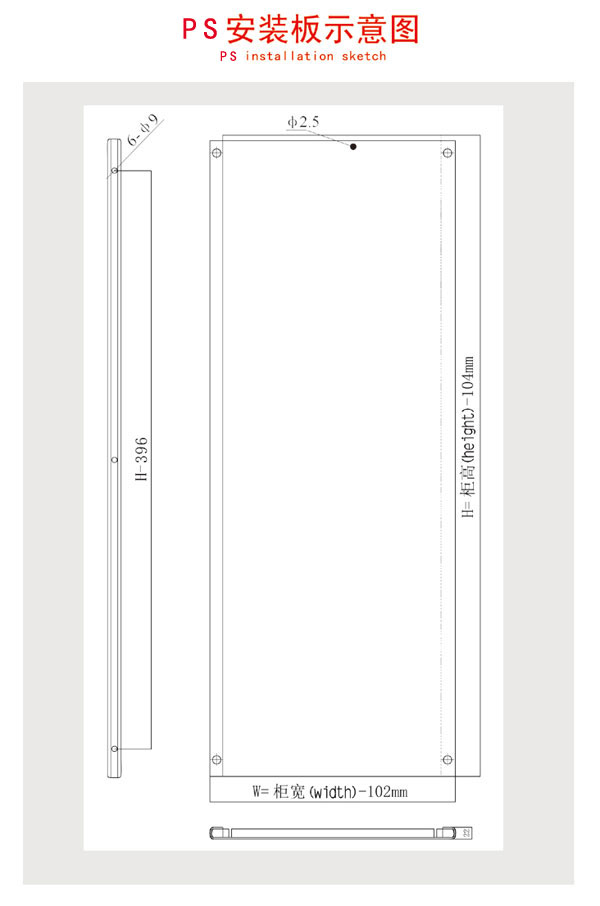

2. 強化取付パネル

   • 2.5mm厚鋼板（両端20mm Uベンド加工）

   • 剛性向上＆把持部として機能

3. モジュラー式ケーブル導入システム

   • 交換可能な3連ベースプレート

   • ケーブル開口位置自由調整可能

ドアシステム

4. 接地端子

   • ドア内蔵型接地ボルト

5. ヘビーデューティヒンジ

   • 130°広角開閉

   • ドア簡易交換機構

6. スライドイン機構

   • プラスチックガイドレール採用

   • フロントから取付板挿入可能

フレーム設計

7. 強化矩形フレーム

   • ドア剛性向上

   • 機器取付ベースとして併用可能

8. マルチコンフィグレーションバックパネル

   • ネジ固定式

   • ドアへの転換オプション

セキュリティ

9. 3点ロッキングシステム

   • 上部/中央/下部で確実な施錠

10. 気密シーリング

    • ポリウレタン発泡シール（IP54標準確保）

ユーザビリティ

11. 防水フランジ+シール構造

    • ドア周囲に特殊防水エッジ加工

12. 左右可逆ドア設計

    • 現場条件に合わせたハンドル位置変更

13. モジュラー取付穴

    • 標準化された格子状穴配置

オプション装備

14. LED作業灯（オプション）

15. ドキュメントポケット（オプション）

16. ビーム取付システム

    • パネルレス設置可能

17. 冷却ユニット

    • ファン+フィルターセット（IP54維持）

18. 調整可能ベース

    • 固定式/可動式選択

19. デュアル取付パネル

    • 設置容量倍増

20. ドアマウントバー

PS フレーム式ユニバーサル制御キャビネット 基本構成セット

標準装備品

1. 取付板 1枚

   • 2.5mm厚 強化鋼板（両端20mm Uベンド加工済み）

2. フロントシングルドア＋バックパネル 1式

   • 片開きドア（130°開閉）＋ 交換用背面パネル

3. 垂直取付ビーム 2本

   • 側面板未使用時の機器設置用

4. オープンサイド設計

   • 側面板未装備（拡張性重視仕様）

5. ドア取付バー 2本

   • ヒンジ取付用強化ブラケット

6. 簡易包装仕様

   • 防錆処理＋簡易クッション包装
